Инструкция По Монтажу Вентилируемого Фасада Из Керамогранита
Технология монтажа вентилируемого фасада: видео и инструкция. Материала или керамогранита, поскольку их стоимость намного дороже. Подробное описание технологии монтажа вентилируемых фасадов. Как и при укладке облицовочной гипсовой плитки, о которой мы писали в статье. Заказать монтаж вентилируемых фасадов в Москве и ознакомиться. В основном используются навесные фасадные кассеты и керамогранит. Подробная инструкция по монтажу вентфасада - варианты устройства каркаса, крепления.
Устройство Вентилируемый фасад – это конструкция, которая образована при помощи прочного каркаса, на котором закреплен облицовочный материал или фасадные панели с утеплением. Ранее изготовление такого фасада производилось при помощи деревянных балок, но они не давали строению необходимой прочности и жесткости, поэтому им на смену пришли более надежные стальные и алюминиевые профиля. Фото — конструкция вентилируемого фасада Особенности строения заключаются в создании определенных узлов между несущей стеной и устанавливаемым каркасом.
Обратите внимание, что между зданием и навесными панелями обязательно нужно размещать слой теплоизолирующего материала. На схеме выше это минеральная вата, но она может быть успешно заменена пенопластом или пенными утеплителями. Фото — схема фасада Рекомендации по обустройству фасада:.
Если у Вас здание построено из гигроскопичных материалов – ракушечник, пеноблоки, глина, то нужно для утепления использовать пенопласт, который не задерживает влагу;. Перед началом монтажа нужно просчитать нормальное расстояние между каркасом, стеной и утепляющим слоем. Этот зазор служит естественной вентиляцией, поэтому при его отсутствии система не будет эффективно использоваться;. Фасад устанавливается только на несущей стене, чтобы не нарушить опорную способность всего здания. Фото — профессиональное утепление каркасов. Начинается работа с создания чертежей и схем, по которым будет производиться расчет.
Технологическая карта должна включать размеры будущего навеса, материал балок и покрытия. Исходя из имеющихся параметров, рассчитывается масса конструкции и её несущая способность. Для этого понадобится прибегать к формулам теоретической механики, где осуществляется расчет жестких балок. Схема монтажа вентилируемых навесных фасадов обязательно должна утверждаться в специальных органах. Фото — примерная схема Для работы понадобится определенное оборудование: шуруповерт, перфоратор, молоток, уровень.
Алюком Чита
Если устанавливаете каркас из алюминия, то еще и ножовка по металлу. Установка каркаса также делится на несколько пунктов. Первый из них – это подготовка стены здания:. Несущая стена очищается от пыли, грязи и старых строительных материалов. После этого нужно покрыть её грунтовкой и оставить на сутки для полного впитывания. Это необходимо для обеспечения плотного сцепления раствора и стены.
Также грунт поможет предупредить образование сырости и появление плесени под минеральной ватой и пенопластом;. После этого стена выравнивается. Лучше всего это делать при помощи специальных строительных материалов, которые предупредят образование грибка и прочих микроорганизмов;. На стене отмечается место установки будущего кронштейна, который будет использоваться для монтажа алюминиевых, деревянных или стальных балок;. Многие специалисты рекомендуют отмерять вертикаль при помощи установки отвесов, строительный уровень не сможет достаточно точно определить нужный угол;. Когда на стене будет установлен кронштейн и от него отходить нить с грузом, нужно по ним расчертить поверхность для определения будущего места установки каркаса.
Для правильного монтажа вентфасадов обязательно нужно работать довольно жесткими крепёжными изделиями. Первыми устанавливаются кронштейны.
Для этого по размеченной вертикальной линии размечаем места расположения этих деталей. Для создания отверстий в стене для монтажа крепежей понадобятся специальные инструменты: дрель или перфоратор. Когда поверхность просверлена, нужно установить под кронштейн прокладку, которая обеспечит максимальное прилегание к стенке, и сам кронштейн.
Фото — облицовка фасадов панелями После этого кронштейн устанавливается при помощи специального дюбеля, таким же крепится пенопласт при утеплении фасада здания. На кронштейны устанавливается сразу утеплитель, или если алюминиевый (деревянный) каркас, а уже поверх него минеральная вата. По установленным кронштейнам нужно закрепить листы минваты или пенопласта;. Для большинства зданий также поверх утеплителя нужно установить слой изоляции от атмосферных осадков. Это необходимо для защиты системы от чрезмерной влажности;.
Далее, для большей безопасности конструкции, они дополнительно крепятся к стене при помощи строительных дюбелей, которые обеспечивают жесткое крепление. При этом оставляют образовавшийся зазор между покрытием стены и материалом, которым проводится утепление. Иногда используется технология монтажа вентилируемых каркасов при помощи так называемой подсистемы профилей, которыми крепится гипсокартон.
Такая система позволяет обеспечить более жесткое и надежное укрепление. Фото — алюминиевый каркас Как и в первом варианте, строительные работы начинаются с подготовки поверхности.
Нужно стесать слой старого покрытия и обеспечить гладкое новое, по которому монтаж будет осуществляться быстро. Первым устанавливается несущий оцинкованный профиль.
Он образовывает структуру, которая состоит из нескольких горизонтальных поверхностей;. После данная техника подразумевает установку поперечных стоек, как при монтаже гиспокартоновых плит;.
Если у Вас фасад большой площади, то нужно стойки дополнительно укрепить при помощи подвесов;. После того, как основные строительные работы окончены, нужно установить на каркас плиты утепления, покрыть их специальными пленками, которые обеспечат защиту от влаги;. Отделочные работы включают в себя шпаклевку и покраску фасада, при необходимости создание декоративных элементов.
Есть разные способы, как отделать фасад, в большинстве случае, используется облицовка из керамогранита, у которой довольно простой монтаж. Облицовка заключается в установке панелей к готовому покрытию при помощи саморезов. При этом монтажные работы по установке керамогранита и сайдинг-панелей выполнятся при помощи специальных клипс. Фото — деревянный каркас Согласно СНиП (строительные нормы и правила), периодически должна выполняться проверка фасада и при необходимости ремонт конструкций.
Временные интервалы – от 6 до 12 месяцев. Обзор цен Не всегда есть возможность самостоятельно проводить строительные работы.
Навесные Вентилируемые Фасады
Во всех городах России производится профессиональный монтаж вентилируемых фасадов, стоимость которого зависит от материала и размера конструкции (цены может изменяться по регионам). Стоимость монтажа панелей Алюкобонд за квадратный метр. Город Стоимость, рублей Город Стоимость, рублей Волгоград 1100 Воронеж 1250 Екатеринбург 1200 Иркутск 1200 Казань 1200 Калуга 1100 Краснодар 1100 Красноярск 1200 Москва 1300 Нижний Новгород 1250 Новосибирск 1200 Омск 1100 Пенза 1100 Пермь 1200 Санкт-Петербург 1250 Самара 1100 Саратов 1250 Сочи 1200 Тверь 1200 Тула 1200 Уфа 1200 Челябинск 1200.
Металлические изделия определённой геометрической формы с антикоррозийным декоративным покрытием Каждая панель оснащена загнутыми под прямым углом боковыми полочками, расположенными на всех четырех сторонах этого изделия. Металлокассеты окрашивают порошковой краской в заводских условиях. Такой метод защиты металла позволяет создать высокопрочное и устойчивое к воздействию атмосферных осадков и механических повреждений покрытие. Для изготовления панелей используют листовую оцинкованную сталь толщиной 0,7-1,5 мм.
Выбор зависит от размера кассеты. Нанесение и полимеризация краски могут быть выполнены как до, так и после изготовления панели. Для создания эксклюзивных фасадов используют медь и латунь. Такие облицовочные материалы отличаются более дорогой ценой. Особенность металлокассет – их малый вес. Это позволяет выбрать для монтажа более простую и недорогую фасадную систему.
Цветные металлокассеты Например, нет принципиальных отличий между вентилируемыми фасадными системами VENFAS, «Абрис», «Краспан», «Альт Фасад» и др. Есть лишь нюансы в типе используемых доборных элементов, виде и способе нанесения на металл защитного покрытия, разнообразии цветовой гаммы и фактур панелей. Виды металлокассет Производители предлагают металлокассеты с рисунком, с перфорацией, нестандартных размеров и конфигураций. Разобравшись в технологии монтажа этого отделочного материала, можно безбоязненно закупать продукцию любого предприятия, отечественного или зарубежного. Яркие металлокассеты Конструктивные особенности металлокассет Для облицовки внешних стен зданий используют металлокассеты открытого и закрытого типа. Первые отличаются от вторых способом монтажа и внешним видом готовой конструкции. При устройстве фасада из металлокассет открытого типа, будут на виду все точки крепления панелей друг с другом.
Журавлева горьким медом. О любви не зная брода, Перейти никак нельзя. Горьким мёдом, Горьким мёдом Стала мне любовь твоя.
Поэтому для соединения используют крепежные элементы, шляпки которых окрашены в тот же цвет, что и металлокассеты. При установке панелей закрытого типа образуется сплошная плоскость без видимых зазоров. Независимо от способа крепления, металлокассеты устанавливают на подсистему вентилируемого фасада, то есть, на прочный каркас. Так выглядят основные крепежные элементы для обрешетки фасада из металлокассет Обратите внимание: подсистема – это несущая плоскость, к которой крепят облицовочный материал. В случае с вентилируемым фасадом, это конструкция, смонтированная из теплоизолятора и доборных элементов: несущих профилей, кронштейнов, анкеров и др. Суть открытого метода крепления заключается в поэтапной укладке металлокассет с заходом боковых полочек каждой следующей панели на боковые полочки предыдущей.
Стандартная глубина захода 2,5 см. Крепежи устанавливают с шагом 20-25 см. Схема теплообмена стены с вентилируемым фасадом Проходя через эти материалы, он в разной степени нагревает их.
Чем ближе расположен материал к наружной поверхности фасада, тем ниже его температура. Поскольку воздух является лучшим теплоаккумулятором, вентиляционный зазор НВФ обеспечивает более высокую температуру внешнего слоя фасада, чем у окружающей среды.
Средний показатель: температура облицовки выше на 1-3°С. Вследствие этого холодный воздух, соприкасаясь с НВФ, нагревается и устремляется вверх. Таким образом вдоль стены дома создается непрерывный воздушный поток, средняя скорость которого составляет 0,5 м/с. Через зазоры в облицовке и нижние продухи внутрь НВФ поступает свежий воздух, что гарантирует испарение влаги. Пройдя вдоль стены снизу вверх, воздушный поток покидает фасад, увлекая за собой пары. Вентилируемые фасады, схема Важно знать: особую роль в теплообмене играют кронштейны.
Если они изготовлены из материала с высокой тепловодностью, потери тепла достигают 10-15%. Для компенсации требуется укладка более толстого слоя теплоизоляционного материала. Поэтому при выборе кронштейнов нужно обращать внимание на то, из чего они изготовлены. Наиболее высок коэффициент теплопроводности у алюминия (в том числе аннодированного алюминия).
Оптимальный выбор – сталь и сплавы. Таблица материалов, необходимых для монтажа вентилируемого фасада из металлокассет Наименование материала Размеры единицы товара (см) П-образный профиль Ширина 6,5 длина 300 Г-образный профиль Длина 300 Z-образный профиль Длина 300 Расшивочная вертикальная планка Длина 200 Планка горизонтального шва Длина 200 Внешний угол Длина 200 Внутренний угол Длина 200 Кронштейны 35х22х8 Кляммер Лента EDPM Саморезы Тарельчатые дюбели Анкеры Теплоизоляционный материал Металлокассеты. Вычисляют площадь стен, оконных и дверных проемов, умножив их длину на ширину. Записывают полученные значения. Из площади каждой стены вычитают площадь проемов, которые на ней расположены. В итоге должны получиться 4 цифры, которые нужно сложить, чтобы получить общую площадь подлежащего обшивке пространства.
На этом этапе нужно найти оптимальные значения длины и ширины металлокассет. Расчет осуществляют на основании того, что на стены должны быть установлены цельные панели, без подрезки. Важно учесть ширину полок углового профиля. В случае необходимости для закрытия зазоров можно использовать расшивочные металлические стойки.
Нормативы расхода материалов при сооружении вентилируемого фасада из металлокассет Для того чтобы упростить расчет количества материалов, рекомендуется заранее узнать размеры металлокассет и доборных элементов, которые можно купить в данном населенном пункте. Составление схемы подсистемы На основании полученных на предыдущем этапе вычислений, составляют схему несущего каркаса. На ней должны быть указаны точки крепления к стене кронштейнов.
Учитывают, что в каждой металлокассете имеются соответствующие отверстия для фиксации к подсистеме. В составлении схемы ориентируются на расстояние между этими отверстиями. Важно учесть и тип металлокассеты. Если используется панель с открытым креплением, полочки рядом стоящих изделий будут накладываться друг на друга. Расстояние между профилями горизонтальной обрешетки определяют, исходя из высоты (длины) металлокассеты.
Каркас под металлокассеты Пример Расстояние между отверстиями на полочках металлокассеты 53 см. Длина стены от угла до угла 9 м 60 см. Вдоль горизонтальной линии должны быть установлены 18 панелей. Умножаем 53 см на 18, получаем 954 см.
Вычитаем из 960 см (длина стены) 954 см (общая длина панелей), получаем 6 см. Этот зазор будет закрыт угловыми профилями, ширина полок которого 5 см. Поскольку нам нужно закрыть всего 6 см, а суммарная ширина полок углового профиля, установленного на обоих углах дома, составляет 10 см, угловой профиль зайдет на места крепления металлокасет. Таким образом будет достигнута требуемая целостность конструкции. Длина каждой металлокассеты 535 см. Расстояние между отверстиями в полочках 530 см.
Высота стены от цоколя до кровли 310 см. По вертикали должны быть установлены 6 металлокассет, общая длина которых составит 318 см.
Лишние 8 см необходимо будет отрезать и закрыть срез финишной планкой. Пошаговая инструкция по монтажу подсистемы Для выполнения работ понадобятся следующие инструменты:. отвес;. пузырьковый строительный уровень длиной не менее 1 м;.
Вентфасады
металлический или деревянный угольник;. простой карандаш или маркер;. шуруповерт на аккумуляторных батареях;. мощная дрель или перфоратор (выбор зависит от материалов, из которых выстроены стены дома);.
молоток;. ножницы по металлу.
Материалы:. начальная планка;. несущий профиль;.
откосы;. кронштейны;. паронитовые прокладки;. анкеры или дюбели для крепления кронштейнов;. теплоизоляционный материал (плиты минеральной ваты или пенопласта);.
тарельчатые дюбели для крепления теплоизолятора к стене. Кронштейны бывают двух видов: регулируемые по длине и нерегулируемые.
Первые состоят из двух частей: прямой и угловой панели. Эти детали соединяются между собой с помощью винтов. В панелях есть прорези, позволяющие выдвигать и задвигать прямой элемент. Это позволяет устанавливать несущие профили на одной плоскости. Для обшивки ровных стен можно использовать нерегулируемые кронштейны. Шаг установки крепежных элементов указан в проекте облицовки фасада. При самостоятельном монтаже необходимо ориентироваться на правило: оптимальное расстояние между метизами 20-25 см.
Вывод плоскости горизонтальной обрешетки Шаг 1. С помощью рулетки и карандаша на стену наносят разметку, соответствующую ранее составленной схеме подсистемы. Крепление уголка Шаг 6.
Постепенно передвигают отвес, устанавливая его над линиями разметки, и выполняют аналогичную задачу: устанавливают кронштейны. Осуществляют монтаж несущих профилей, которые крепят к кронштейнам с помощью саморезов и шуруповерта.
Профиль устанавливают горизонтально. Конструкция кронштейнов позволяет выравнивание обрешетки в горизонтальной плоскости на расстояние до 30 мм. Правильность установки профилей регулярно проверяют с помощью отвеса. Все опоры этого уровня обрешетки должны быть расположены по горизонтальным стыкам металлокассет. Укладка и крепление утеплителя Шаг 2. Высверливают сквозь теплоизолятор отверстия в стене так, чтобы на 1 плиту приходилось не менее 5 точек крепления (в каждом углу и посередине).
Крепят плиту пластиковыми тарельчатыми дюбелями, вбивая их в высверленные отверстия. Поверх утеплителя устанавливают пароизоляционную мембрану или ветробарьер.
Можно одновременно монтировать оба материала. Выбор варианта защиты стен зависит от климатических условий региона проживания. Для районов с высокой влажностью воздуха (морской климат) обязателен монтаж пароизоляции. Важный момент: полотна паро- и ветрозащиты укладывают с нахлестом в 10-15 см.
Полотно ветрозащиты крепят к профилю, установленному в верхней части стены. Опускают рулон вниз, закрывая теплоизолятор. Изоляция крепится с нахлестом Шаг 6. Ножницами или ножом отрезают оставшуюся часть рулона. Повторяют процедуру укладки ветрозащиты до тех пор, пока не будет закрыта вся стена. Вывод плоскости вертикальной обрешетки Шаг 1. К кронштейнам горизонтальной обрешетки с помощью саморезов крепят вертикально устанавливаемые шляпные профили шириной 6,5 или 8 см.
Обеспечивают создание ровной поверхности, регулярно проверяя вертикаль с помощью отвеса. Все профили этого уровня обрешетки должны быть расположены по вертикальным стыкам металлокассет.
Расстояние между опорами каркаса должно строго выдерживаться. К нижнему горизонтальному профилю с помощью саморезов и шуруповерта крепят цокольный отлив. Проверка установленных металлокассет уровнем Шаг 6.
По периметру оконных и дверных проемов устанавливают откосы. Видео — Монтаж оконных обрамлений Шаг 7. Продолжают вести монтаж металлокассет в направлении снизу вверх и слева направо. Для закрытия зазоров используют расшивочные планки, которые представляют собой П-образную узкую панель, выемку которой заводят в щель между линиями металлокассет. Боковые полочки расшивочной планки крепят к профилю с помощью саморезов, шляпки которых окрашены в цвет облицовочного материала.
В случае необходимости верхние панели подрезают. Крепят в верхней части стены финишную планку. После завершения облицовки двух рядом расположенных стен, устанавливают угловые профили. Установка металлокассет открытого типа выполняется аналогичным образом, но в любом удобном направлении.

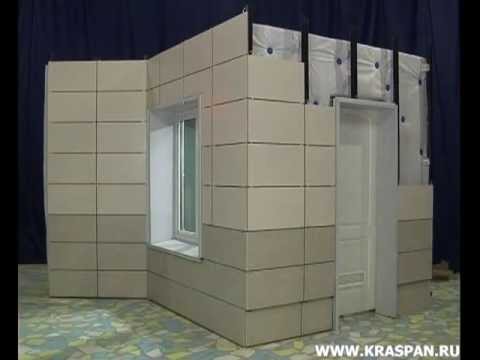

Монтаж этих панелей намного более прост, так как соединение полочек не требует защелкивания друг в друга. Видео — Учебный фильм по монтажу фасадных кассет и панелей Видео — Монтаж вентилируемых фасадных систем.
